Техническая информация

Состав Термопанелей

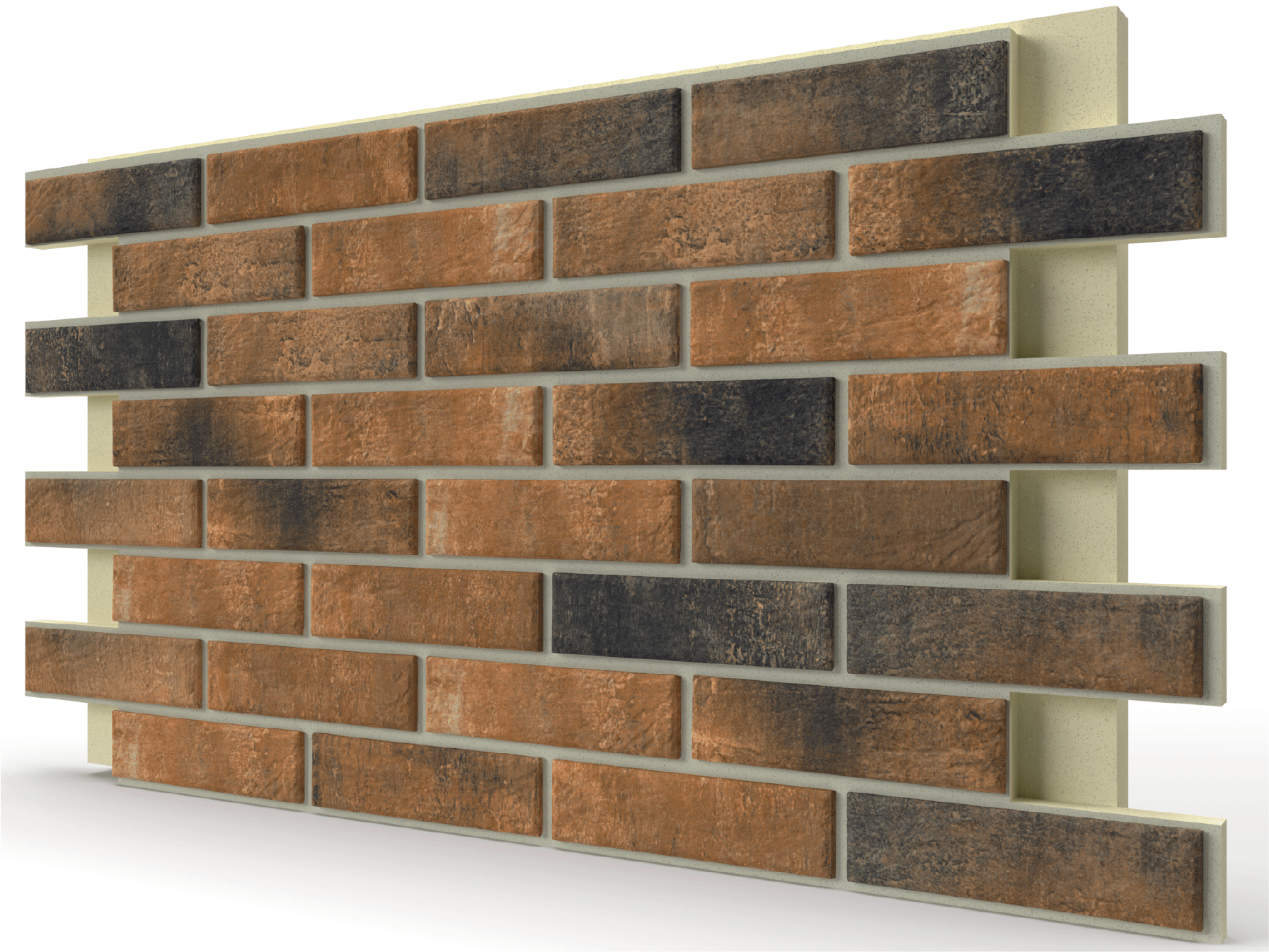

Использование керамической плитки на фасаде дома создаёт монолитный внешний вид, защищённый от любых погодных условий.

Кварцевый песок помогает защитить пенополиуретан от воздействия ультрафиолета и обеспечить адгезию затирочных растворов.

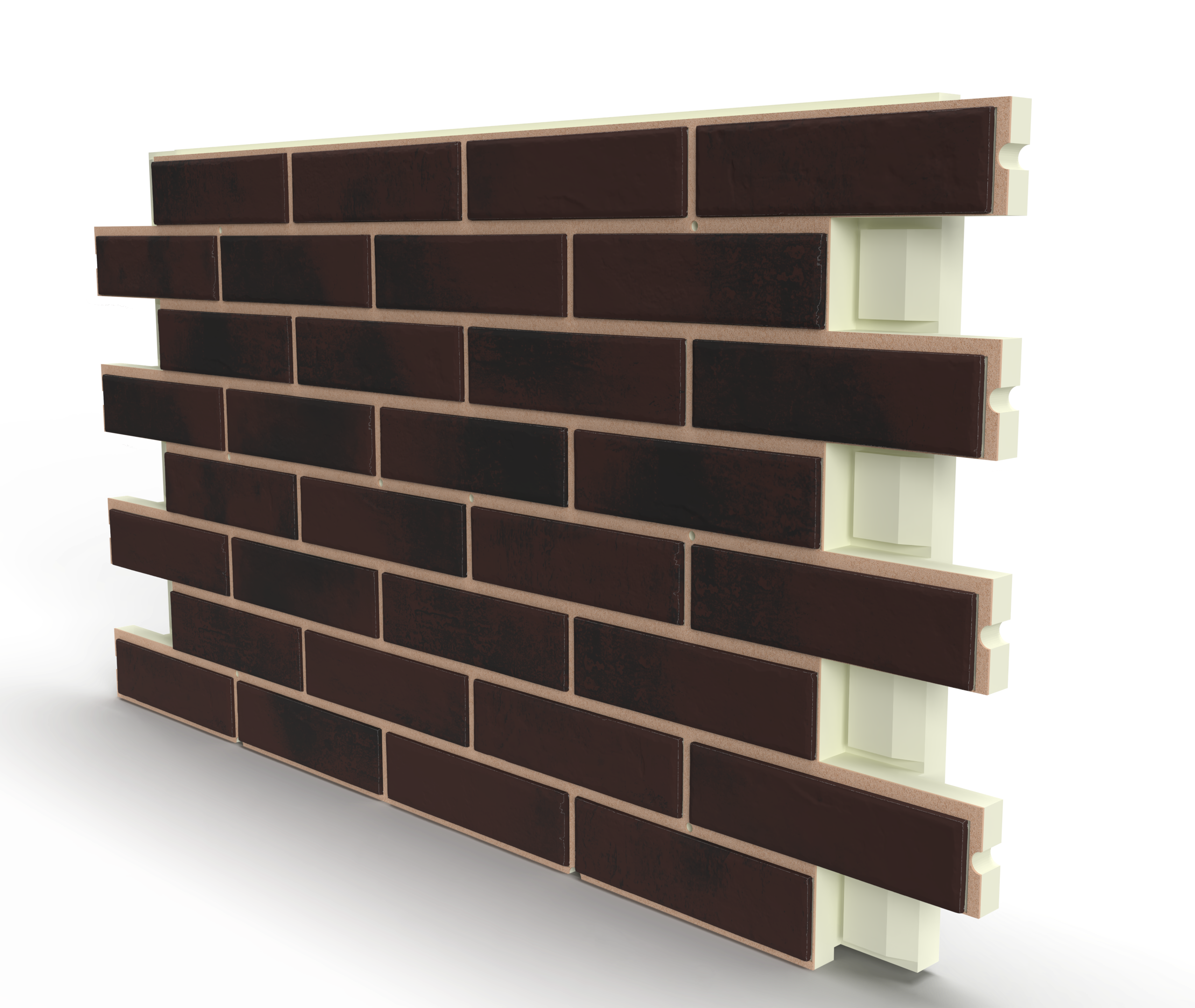

3D-рендер теплоизоляционной панели с тёмно-красной керамической облицовкой под кирпичную кладку. Панель имеет смещённые горизонтальные ряды, фаски по краям плиток и видимый слой пенополиуретана сзади.

Листы оксида магния (MGO) обеспечивают армирование панели и защиту от деформации. MGO — негорючий и гидрофобный материал.

Пенополиуретан обеспечивает наивысшую энергоэффективность здания. ППУ полностью безопасен, гипоаллергенен и не поддерживает горение.

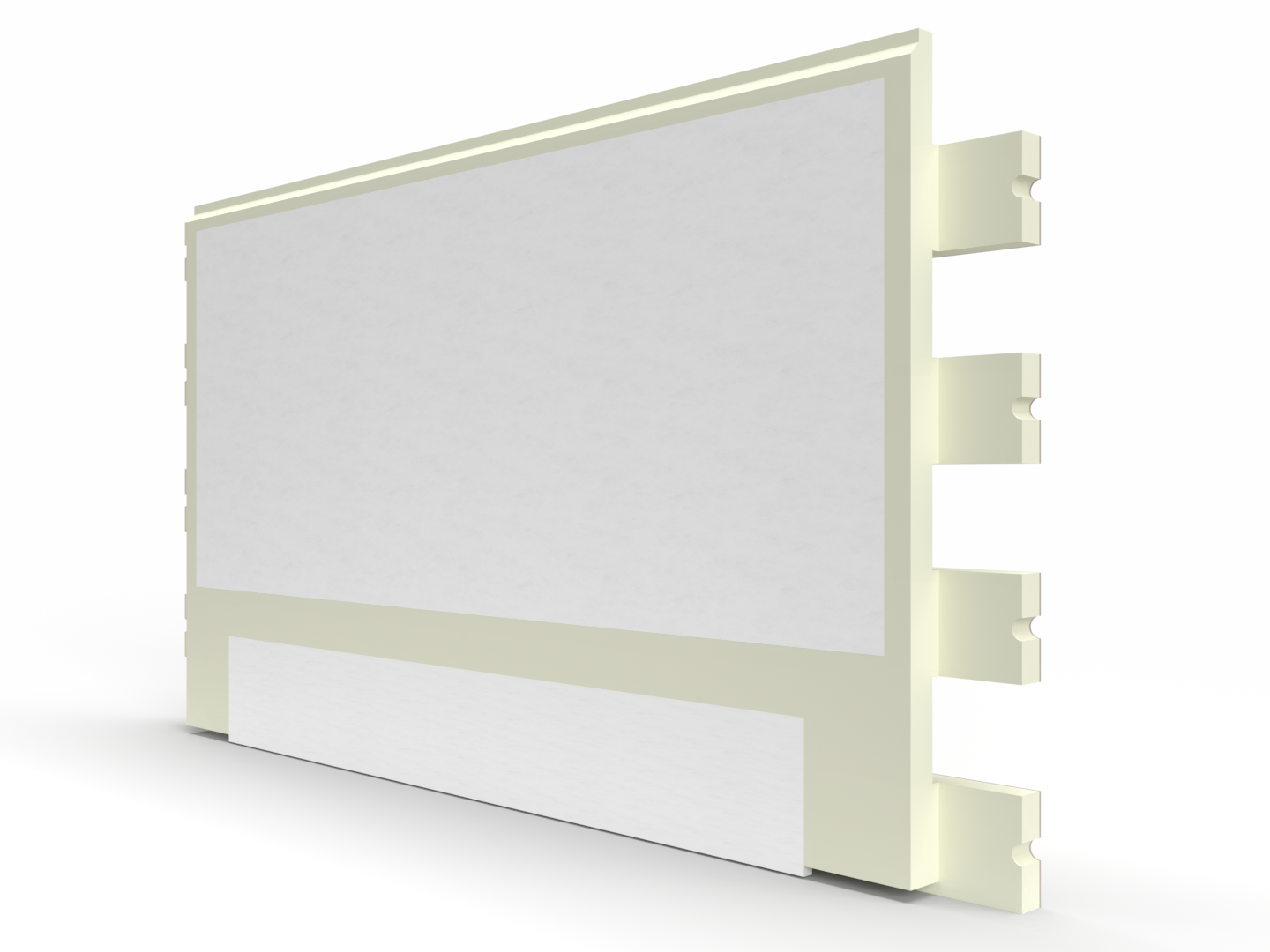

3D-рендер тыльной стороны теплоизоляционной панели. Видна сердцевина из пенополиуретана с зонами усиления и замковыми соединениями по краям для монтажа. Поверхность гладкая, с рамочной обвязкой для жёсткости.

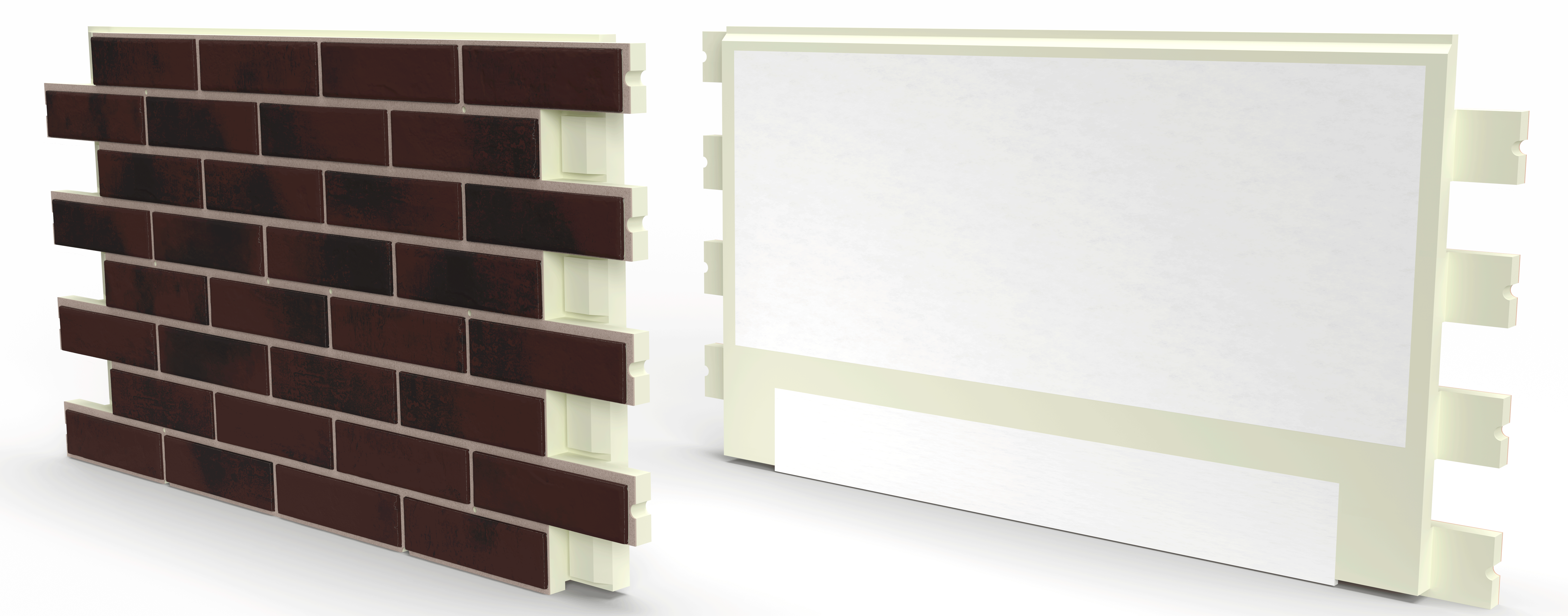

3D-визуализация двух теплоизоляционных панелей. Левая показывает облицовку из керамической плитки под кирпич тёмно-красных оттенков, правая — тыльную сторону с видимым слоем пенополиуретана и замковыми краями для монтажа.

Термопанель Чертёж

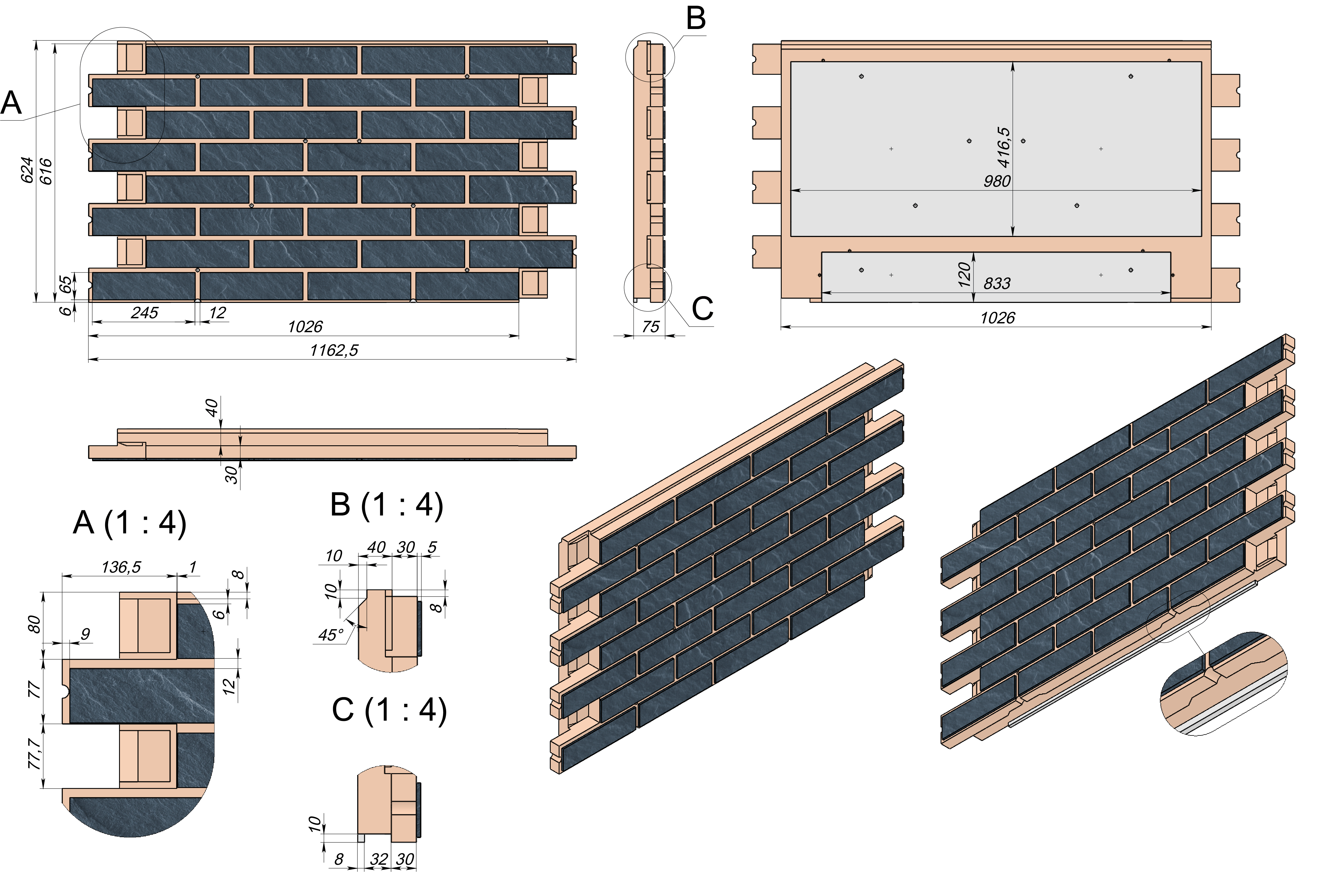

Технический чертёж теплоизоляционной панели с керамической облицовкой. Диаграмма включает фронтальный, тыльный и боковой виды, размерные спецификации в миллиметрах, сечения A, B и C, а также 3D-визуализации, показывающие замковую систему и раскладку плиток.

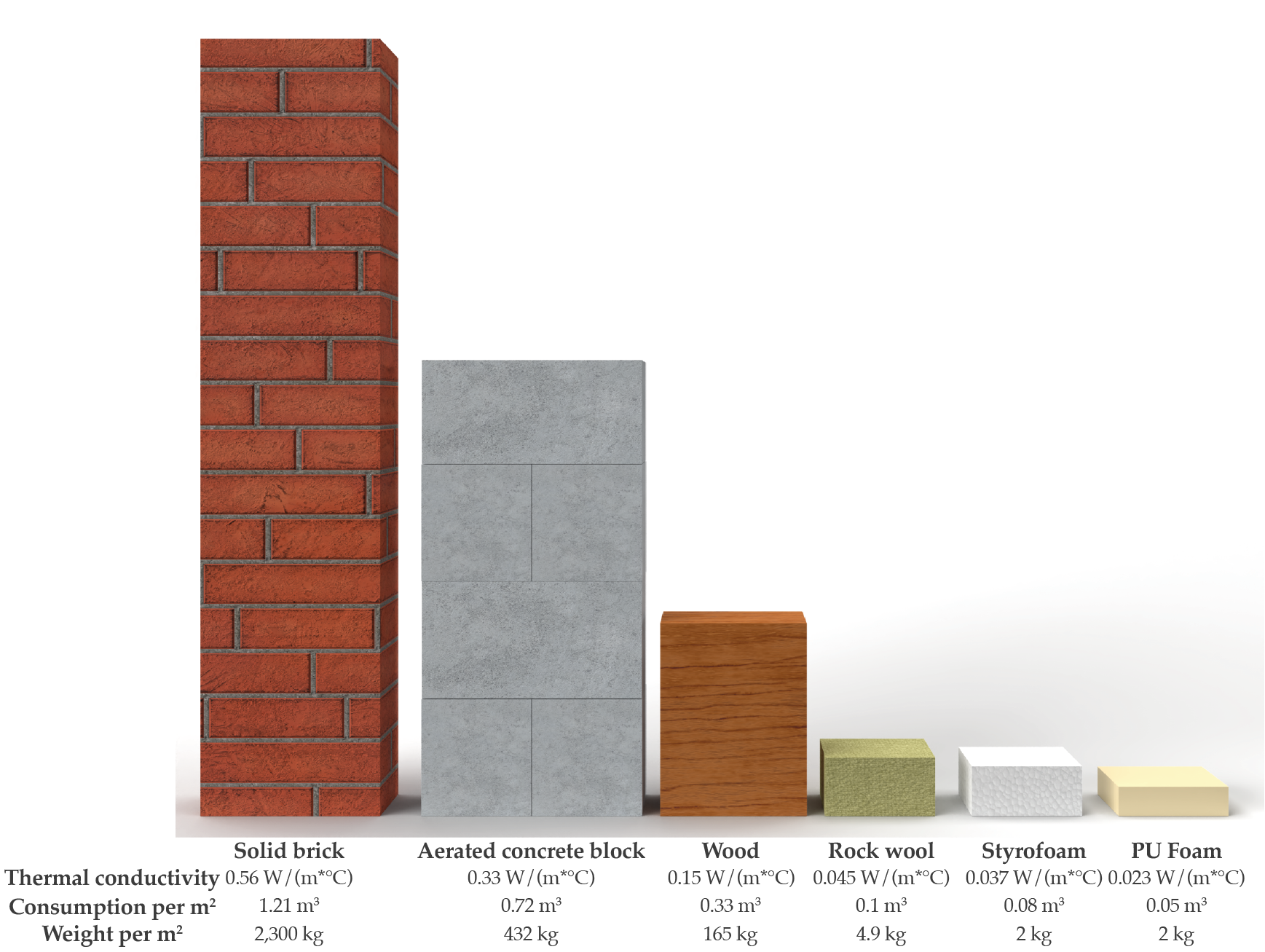

Сравнительная диаграмма теплопроводности, расхода материала и массы на квадратный метр для шести материалов: полнотелый кирпич, газобетонный блок, дерево, каменная вата, пенопласт и ППУ. ППУ показан как наиболее эффективный утеплитель с минимальной теплопроводностью (0.023 W/m·°C) и минимальной массой (2 kg/m²).

Сравнение Теплопроводности

Пенополиуретан, используемый в термопанелях, имеет наименьшую теплопроводность — 0.021–0.023 Вт/(м²*°C). Панель толщиной 50 мм эквивалентна 121 см полнотелой кирпичной кладки.

На изображении видно, что для достижения требуемого уровня теплоизоляции требуется существенно меньше пенополиуретана как по объёму, так и по массе. Это позволяет значительно снизить стоимость подготовки фундамента, а также исключить дополнительные подсистемы.

Сопротивление теплопередаче — 2.2 (м²*°C)/Вт

Энергоэффективность Термопанелей

После монтажа термопанелей мы проводим фактическое исследование с помощью тепловизора для оценки эффективности теплоизоляции. В приведённом выше примере наружная температура составляла −28°C. Требуемая температура внутри здания — 21°C. Как видно из результатов, зафиксированных тепловизором, после установки термопанелей единственными оставшимися местами теплопотерь являются: цоколь (фундамент), примыкания окон и примыкания кровли. Этот кейс наглядно демонстрирует разницу в теплопроводности и сопротивлении теплопередаче по сравнению с бетонными участками (поскольку фундамент выполнен из бетона).

Данные, полученные тепловизором внутри здания

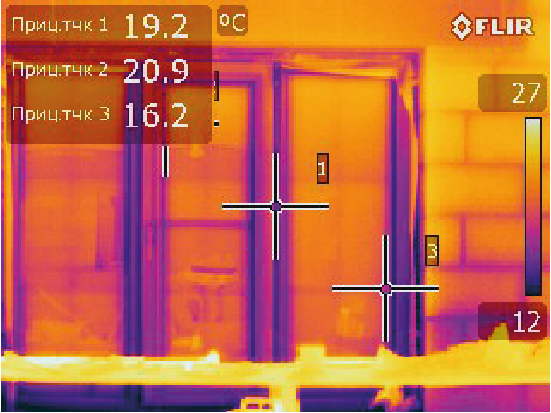

Тепловизионный анализ, показывающий энергоэффективность здания, утеплённого термопанелями. На изображении — тепловое фото с показаниями температур от 16.2°C до 20.9°C и поясняющий текст о снижении теплопотерь по сравнению с бетонными зонами, такими как фундамент и примыкания.

Данные, полученные тепловизором снаружи здания

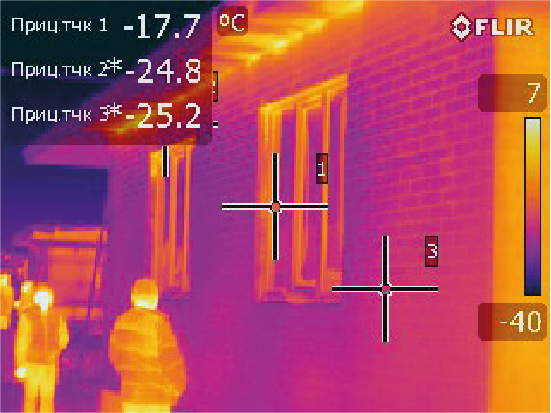

Тепловизионное изображение фасада здания, снятое камерой FLIR. Значительные потери тепла в районе окон; показания температур −17.7°C, −24.8°C и −25.2°C. Более тёплые зоны отображаются жёлтым и оранжевым цветом, указывая на места с меньшей изоляцией.

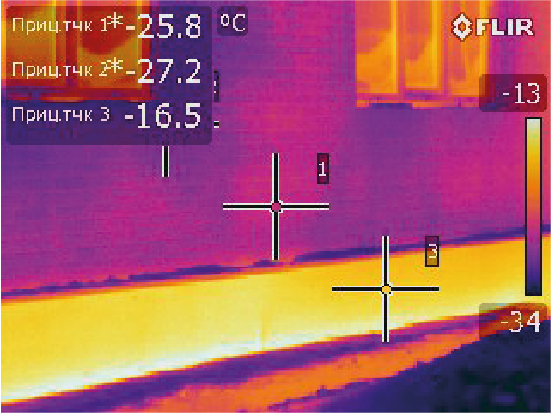

Тепловизионное изображение, снятое камерой FLIR, демонстрирующее выраженные теплопотери в зоне фундамента. Показания температур −25.8°C, −27.2°C и −16.5°C. Яркая жёлтая полоса указывает на тепловой мост, где отсутствует достаточная изоляция.

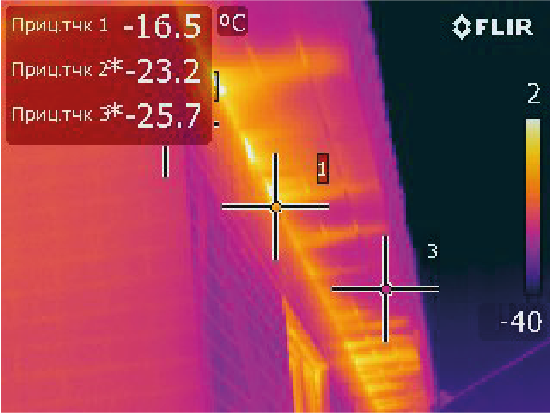

Тепловизионное изображение с камеры FLIR, показывающее концентрированные потери тепла вдоль вертикальной конструкции, вероятно кромки стены или оконной рамы. Показания: −16.5°C, −23.2°C и −25.7°C. Ярко-жёлтые зоны указывают на слабую изоляцию или тепловые мосты.

Для оценки энергоэффективности применения термопанелей мы выполнили теплотехнический расчёт на примере помещения с площадью ограждающих конструкций (стен) 200 м². Такой фасад приблизительно соответствует дому площадью 100 м².

Расчёт для
бетонных блоков

Расчёт для
ППУ

Расчёт для
комбинированной стены

Теплопроводность

0.15 W/(m*°C)

0.023 W/(m*°C)

0.084 W/(m*°C)

Толщина

0.3 m

0.05 m

0.35 m

Сопротивление теплопередаче

2 (м²*°C)/W

2.2 (м²*°C)/W

4.2 (м²*°C)/W

Площадь ограждений

200 m²

Потери тепла

2,000 Wh

1,840.0 Wh

958.3 Wh

Этот расчёт показывает, что при использовании термопанелей из пенополиуретана потери тепла через ограждающие конструкции можно сократить более чем в 2 раза.

С учётом того, что расчётный КПД кондиционера составляет 90%, фактическое энергопотребление при использовании термопанелей из ППУ толщиной 50 мм будет снижено на 1.16 кВт*ч

Экономия энергии в сутки:

27.84 кВт*ч

Экономия энергии в месяц:

835.20 кВт*ч

Экономия энергии в год:

10,161.60 кВт*ч

Финансовая выгода в год:

49,791.84 Руб.

Преимущества Термопанелей

Термопанель из ППУ — это готовое решение, которое легко монтируется и не требует дополнительных подсистем;
Термопанель из ППУ имеет самую высокую скорость монтажа среди всех существующих фасадных систем;
Малый вес и небольшая толщина термопанелей из ППУ позволяют оптимизировать стоимость подготовки фундамента здания;
Высокая точность геометрии термопанелей из ППУ помогает избежать дефектов при монтаже и сократить стоимость монтажных работ;
Термопанель из ППУ обладает высокой износо- и погодостойкостью;
Наивысшая адгезия плитки к теплоизоляционному материалу;
Пенополиуретан — единственный биологически безопасный утеплитель;
Пенополиуретан не слёживается и имеет самый длительный срок службы среди утеплителей;
Термопанели из ППУ имеют минимальное водопоглощение по сравнению с другими утеплителями, что гарантирует стабильность теплоизоляционных свойств;

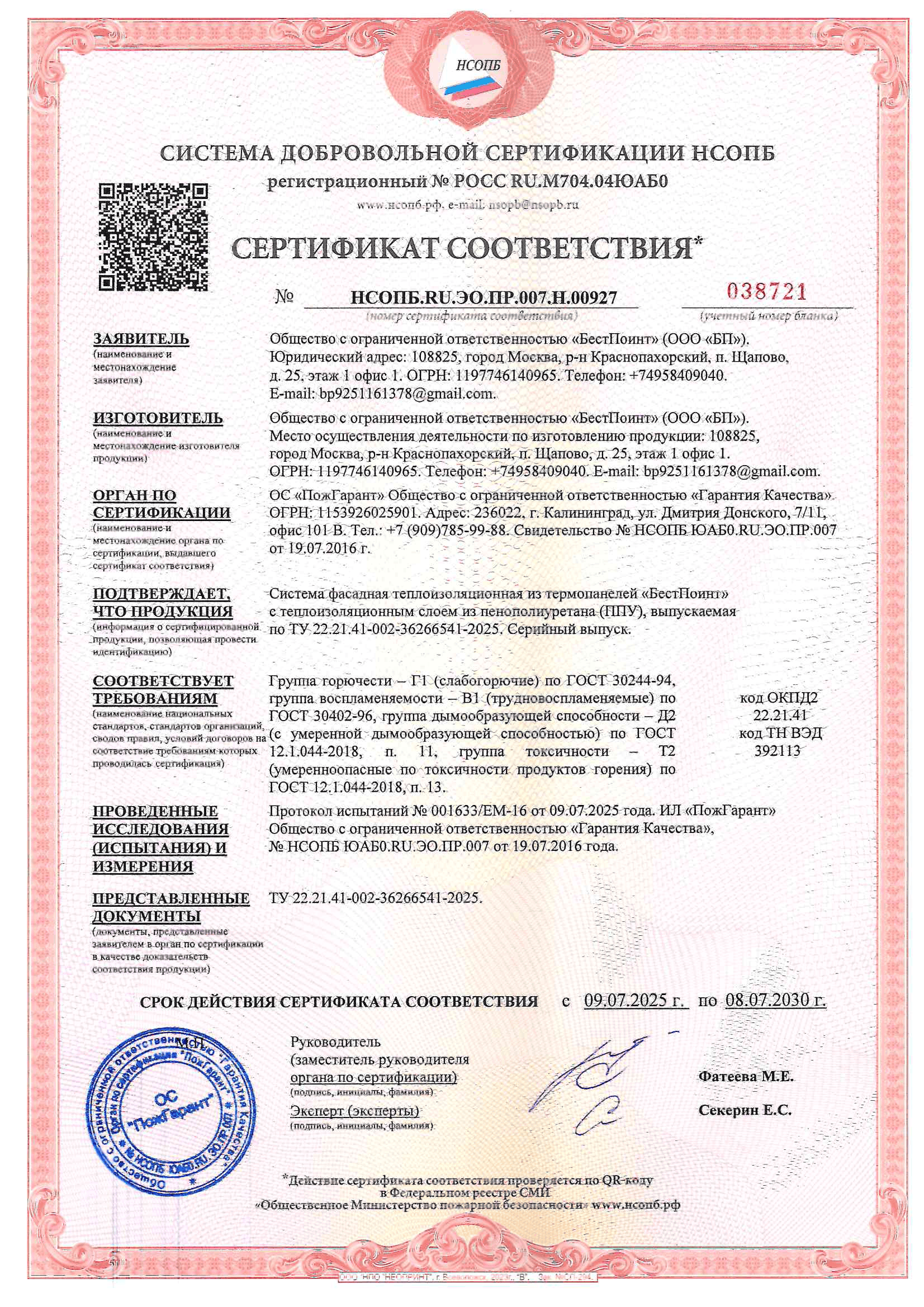

Термопанель из ППУ не поддерживает горение;
Срок службы термопанелей из ППУ — до 100 лет.

Переработка и Устойчивое развитие

Все компоненты термопанелей из ППУ — керамическая плитка, кварцевый песок, пенополиуретан и лист MGO — пригодны для переработки.

Методы переработки ППУ

Механический метод — измельчение до гранул заданного размера с последующим смешением со связующими. Полученный материал обладает хорошими механическими характеристиками и широко применяется при производстве изделий: подложек под ковры, элементов кресел и стульев, в т.ч. для авто- и авиапрома — подлокотников, подголовников и др.

Метод гликолиза — процесс расщепления макромолекул по эфирным и/или уретановым связям с разрушением линейных макромолекул. Полученные продукты используются как добавки в асфальт и асфальтобетонные смеси, мастики разного назначения, клеи, лаки, краски и т.д.

Метод пиролиза — нагрев до определённой температуры без доступа воздуха. В результате пиролиза пенополиуретан разлагается; конечные продукты — газы и масла различного состава, которые могут использоваться как химическое сырьё или топливо.

Углеродный след

Энергия на производство 1 термопанели:

1.5 кВт

Энергия на производство 0.5 м² керамической плитки:

0.66 кВт

Энергия на производство 0.55 м² листа MGO:

0.25 кВт

Для производства 2.0 kg ППУ:

0.24 кВт

Энергозатраты на производство 1 термопанели:

2.65 кВт

Суммарные энергозатраты на производство 200 м² термопанелей из ППУ:

883 кВт

Совокупный углеродный след, образованный при производстве, полностью компенсируется через 32 дня эксплуатации термопанелей.
